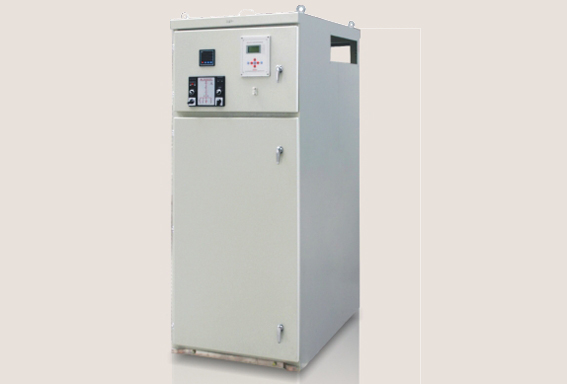

高壓真空開關柜采用鋼板封閉式結構，電纜從柜底后側進出，前面上、下門可轉角大于90度，監(jiān)視儀表、信號指示及操作開關均裝在上門，上門內(nèi)側為二次電氣箱，所有繼電保護及二次線均布置于箱內(nèi)，繼電器板可轉出箱外，維修相當方便，儀表繼電器室上、下裝有接線端子排，供柜間小母線用。手車室真空斷路器置手車室門關后可將手車式真空斷路器搖到試驗位置（推出）和工作位置，并且門外搖把可進行手動操作。

高壓真空開關柜，適用于50Hz， 額定電壓6kV，額定工作電流630A及以下電力系統(tǒng)，在礦山井下、井底車場和主要通風巷道機電峒室和其它場所，作為接受、分配電能、動力配電、照明等配電設備使用，并供控制井下抽水泵電動機配電設備使用。
